بومی سازی پمپ های رفت وبرگشتی
خدمات پیشرفته در صنایع نفت و گاز و پتروشیمی
پروژه بومی سازی پمپ های رفت و برگشتی
پمپ دستگاهی است که با قدرت بخشیدن به انرژی سیال سبب انتقال آن میشود. پمپها بر اساس عملکرد و کاربرد به دو دسته جابجایی غیر مثبت (سانتریفیوژ) و جابجایی مثبت تقسیم میشوند. در این مطلب درباره یکی از انواع پمپهای جابجایی مثبت که با نام پمپ رفت و برگشتی شناخته میشود اطلاعاتی را ارائه دادهایم.
پمپ های رفت و برگشتی از جمله پمپ های پر تیراژ در صنایع نفت، گاز و پتروشیمی است که به دلیل تعداد زیاد و نبودن پشتیبانی های فنی و خدمات تعمیر و نگهداری باعث بروز مشکلاتی در چرخه تولید و عملکردی پالایشگاه ها و صنایع پتروشیمی می باشد.
از آنجایی که بومی سازی و تولید این سری پمپ ها در توان و برنامه کاری هیچ یک از شرکتهای تولیدی داخل نبود از این رو این شرکت در قالب پروژه بومی سازی وارد این عرضه شد و با انجام پروژهای تحقیقاتی بر روی برندهای مختلف این محصول از جمله محصولات ایتالیایی Sec Peroni. Benelli ، محصولات کمپانی های Lewa و Bran+Luebbe آلمان و دیگر محصولات مشابه شرکتهای فرانسوی و استرالیایی نمونه مدل MG۳۱۲۰ را به روش مهندسی معکوس بومی سازی بازطراحی و تولید نمود.
در ادامه با ورود به باشگاه تولید کنندگان پمپ های ویژه صنعت نفت توانست گواهینامه ها و تاییدیه های فنی مربوطه را از مراجع ذي صلاح جلب و در مجموعه پمپ به همراه کلیه ملحقات آن را به صورت انحصاری AVL شرکت نفت به نام خود ثبت نماید.
- پمپهاي گردشی(سانتریفیوژ)
- پمپــهاي جابه جایی مثبت
- پیستونی
- پلانجری
- دیافراگمی
پمپهاي گردشی(سانتریفیوژ)
فراوانی پمپها بر اساس کارکرد
75%
پمپــهاي جابه جایی مثبت
فراوانی پمپها بر اساس کارکرد
20%
سایر پمپ ها
فراوانی
8%
نحوه کار پمپ رفت و برگشتی
در این نوع از پمپها انرژی مکانیکی سیال به انرژی هیدرولیکی (فشار) تبدیل میشود. این دستگاه، برای انتقال دادن سیال از نقطهای به نقطه دیگر از یک پیستون بهره میبرد، بههمین دلیل است که پمپهای رفت و برگشتی با نام پمپ پیستونی هم شناخته میشوند.
این Pump حرکت چرخشی میللنگ را به حرکت رفت و آمدی تبدیل میکند. بهاینصورت که قسمت متحرک در فاصلهای معین و از پیش طراحی شده به جلو و عقب میرود.
با حرکت پیستون به سمت عقب محفظهای خالی در سیلندر ایجاد و سیال از طریق قسمت ورودی به داخل سیلندر مکیده میشود. هنگامی که پیستون به سمت جلو حرکت میکند، مایع را متراکم و از طریق شیر خروجی به بیرون میفرستد.
همانطور که در این فرآیند مشخص شد، دو شیر ورودی و خروجی وجود دارند. نکته مهم در مورد آنها این است که عملکرد یکطرفه دارند. این نوع عملکرد باعث میشود از ورود مایع داخل سیلندر به قسمت کمفشار و بالعکس جلوگیری کنند.

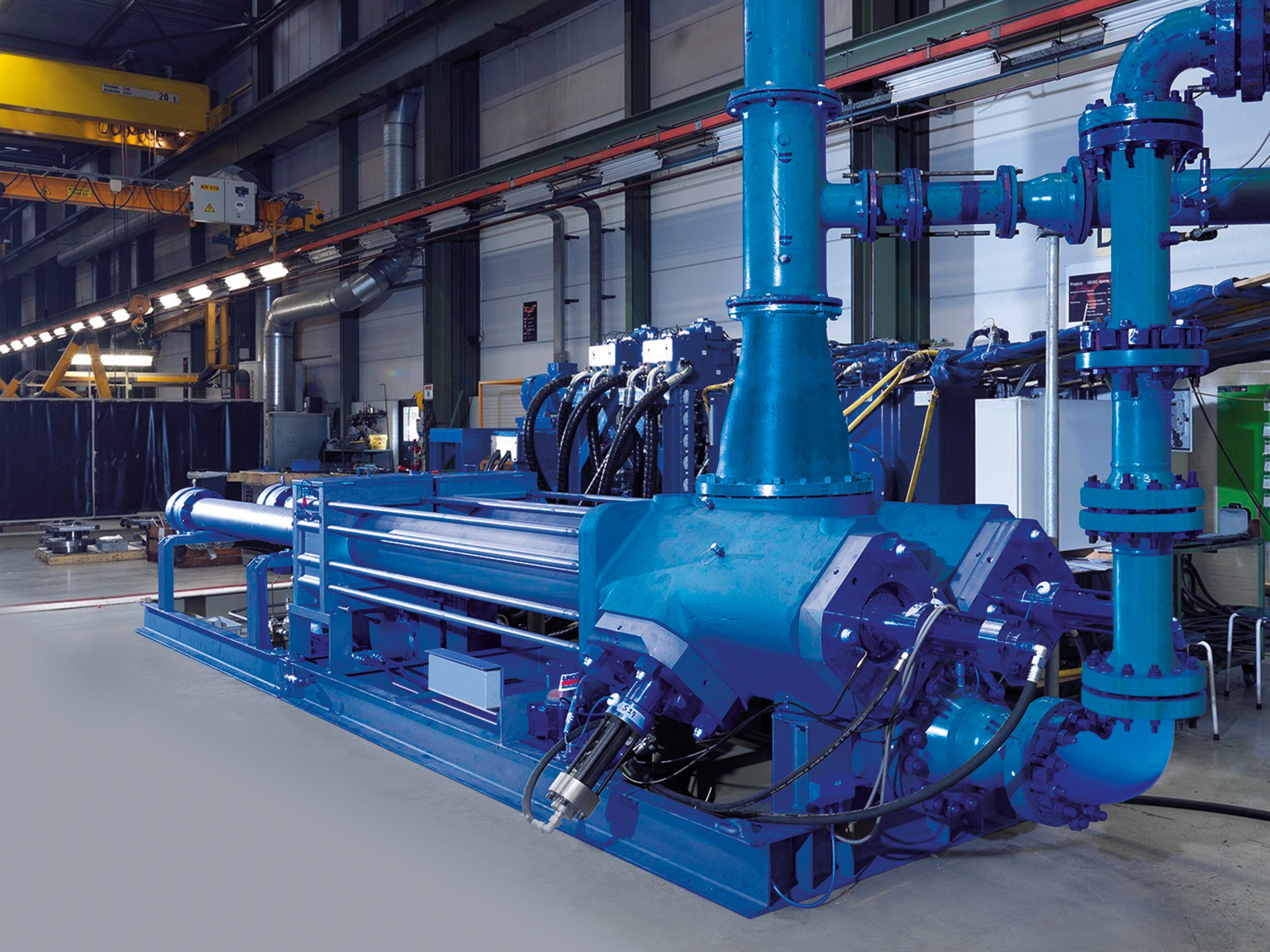

انواع پمپ رفت و برگشتی
دستهبندی انواع پمپ رفت و برگشتی بر اساس بخش انتقالی، یعنی یک پیستون یا دیافراگم انجام میشود. این Reciprocating Pump ها به سه دسته کلی شامل پیستونی (Piston Pump)، پلانجری (Plunger pump) و دیافراگمی (Diaphragm Pump) تقسیم میشوند.

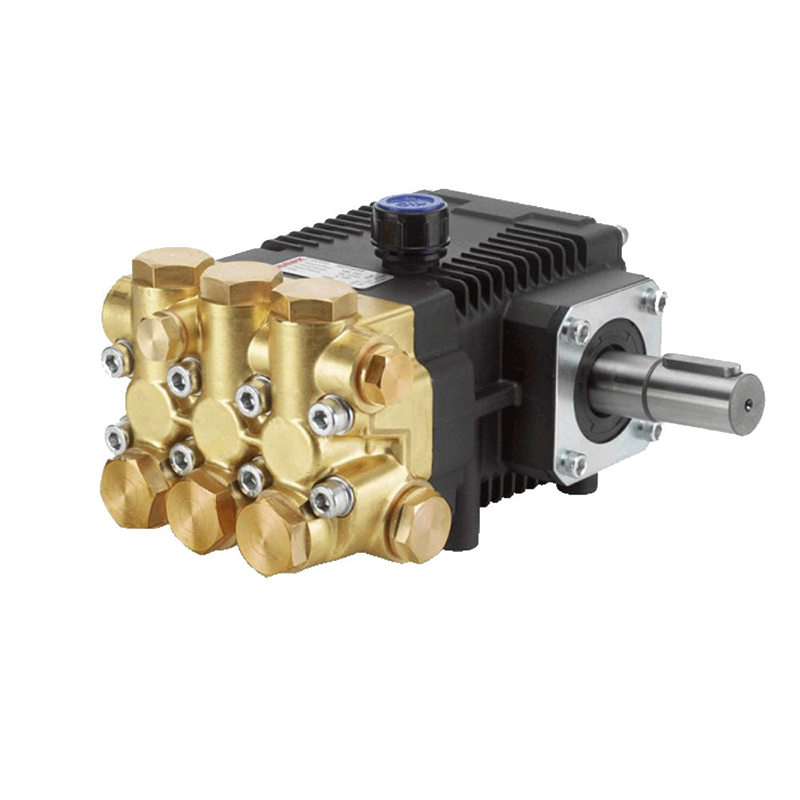

انواع پمپ پیستونی
پیستونی
همانطور که از نام این دسته پیداست، عمل مکش و پمپاژ سیال بهواسطه یک سیلندر پیستونی انجام میشود. در واقع، حرکت رفت و برگشتی پیستون در داخل سیلندر باعث جابجایی سیال میشود.
Piston Pump در زمره پمپهای پرفشار و با دبی کم قرار میگیرد که کارایی بالایی دارد؛ از آن در آبپاشهای فشار قوی در صنایع مختلف استفاده میشود.

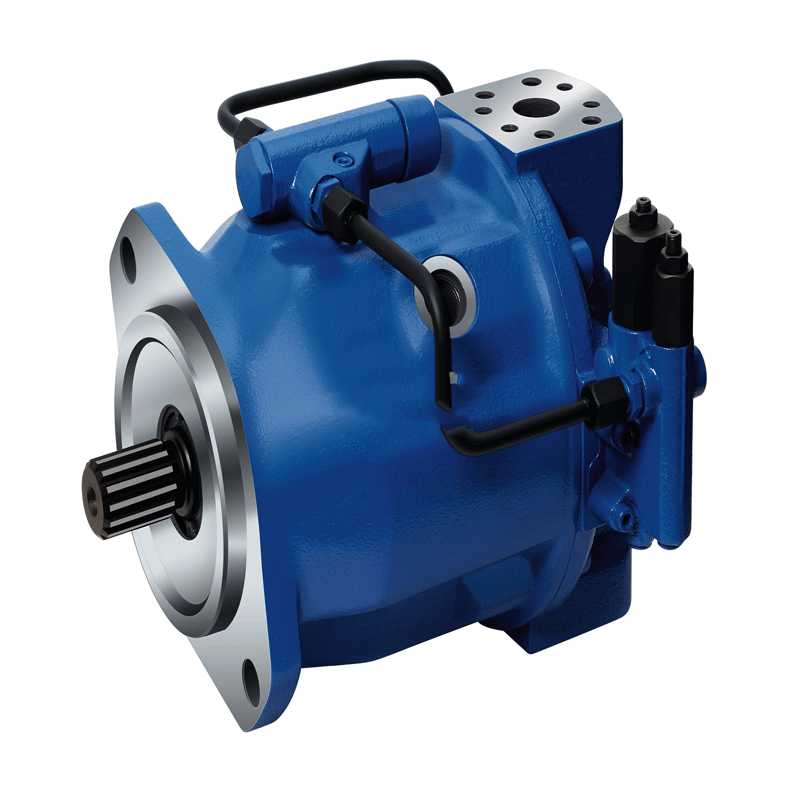

پیستونی محوری
تفاوت این نوع با نوع شعاعی در نحوه قرارگیری پیستونها است. در نوع پیستونی محوری، پیستونها درون سیلندر و جداگانه روی محیط آن قرار گرفتهاند. با چرخیدن محور اصلی، پیستونها و سیلندر آنها هم به گردش در میآیند. این عمل باعث ایجاد حرکت رفت و برگشتی شده و تخلیه و انتقال سیال را میسر میکند. از Piston Pump محوری در سیستمهای تهویه خودرو و موتور هیدرولیک استفاده میشود.

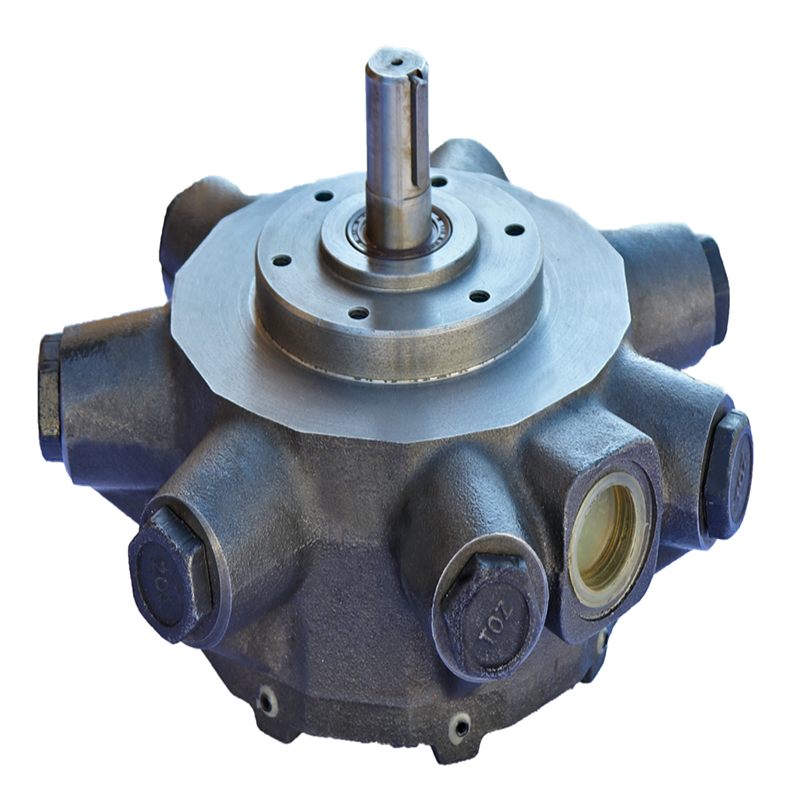

پیستونی رادیال
یکی دیگر از انواع پمپ رفت و برگشتی، رادیال (شعاعی) نام دارد. علت این نامگذاری یه نحوه قرارگیری پیستونها در سیلندر برمیگردد. چرا که با نظم خاصی به حالت یک پره در امتداد شعاع مقطع پیستون (که دایرهای شکل است) قرار گرفتهاند.
موارد استفاده از پمپهای رادیال (Radial Pump) زمانی است که چهار فاکتور مهم مدنظر باشد:
راندمان زیاد،
جریان یکسان و بدون نوسان خروجی،
فشار بالا،
دبی پمپاژ پایین،
انواع پمپ رفت و برگشتی

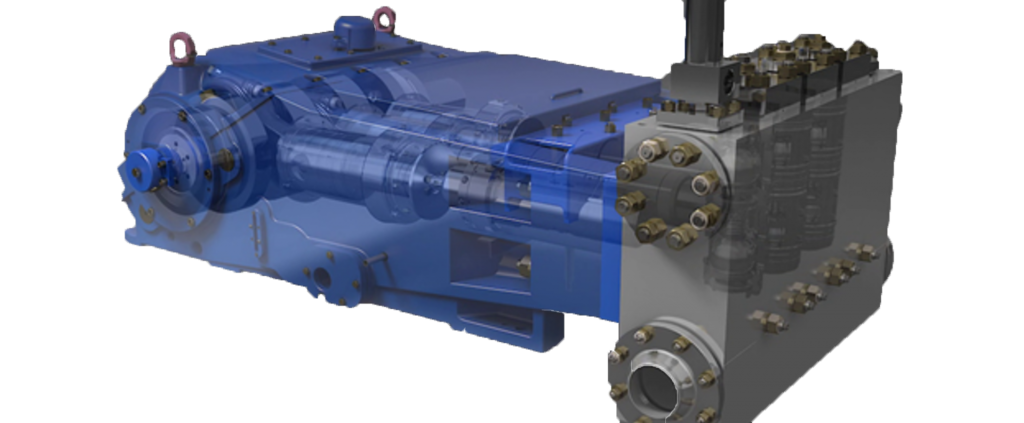

پلانچری
در این نوع پمپ به جای پیستون، حرکت رفت و برگشتی پلانجر (که مشابه پیستون اما کاملا شکل استوانه دارد) موجب پمپاژ سیال میشود. این نوع پمپ در مقایسه با پمپ پیستونی، دبی کمتر اما فشار بیشتری ایجاد میکند.پمپ پلانچری (Plunger pump ) با نوع پیستونی از نظر ساختار کلی یکسان هستند، با این تفاوت که به جای پیستون، یک پلانجر در سیلندر حرکت میکند که بر اساس جنس پلانجر، به دو دسته فلزی و سرامیکی تقسیم میشوند.
Plunger pump برای پمپاژ سیالات با فشار بالا طراحی شده است. از مزیتهای بارز آنها قابلیت تغییر میزان جریان است.

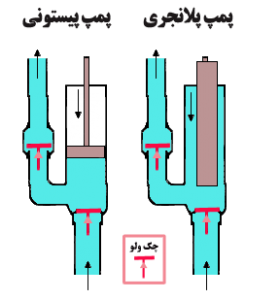

تفاوت پمپ پلانچری و پیستونی
پمپ پلانچری
انواع پمپ رفت و برگشتی

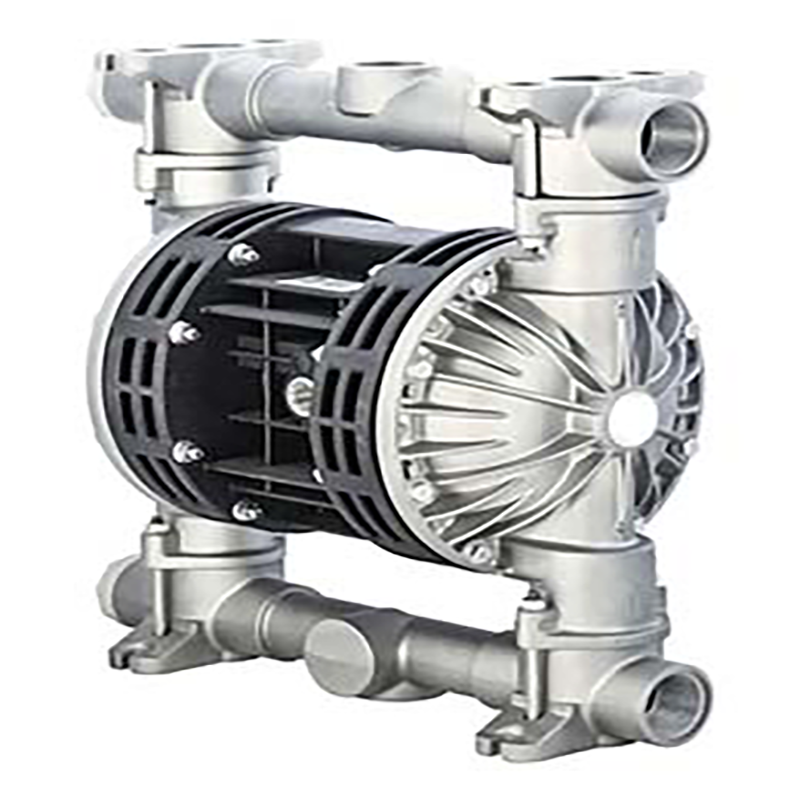

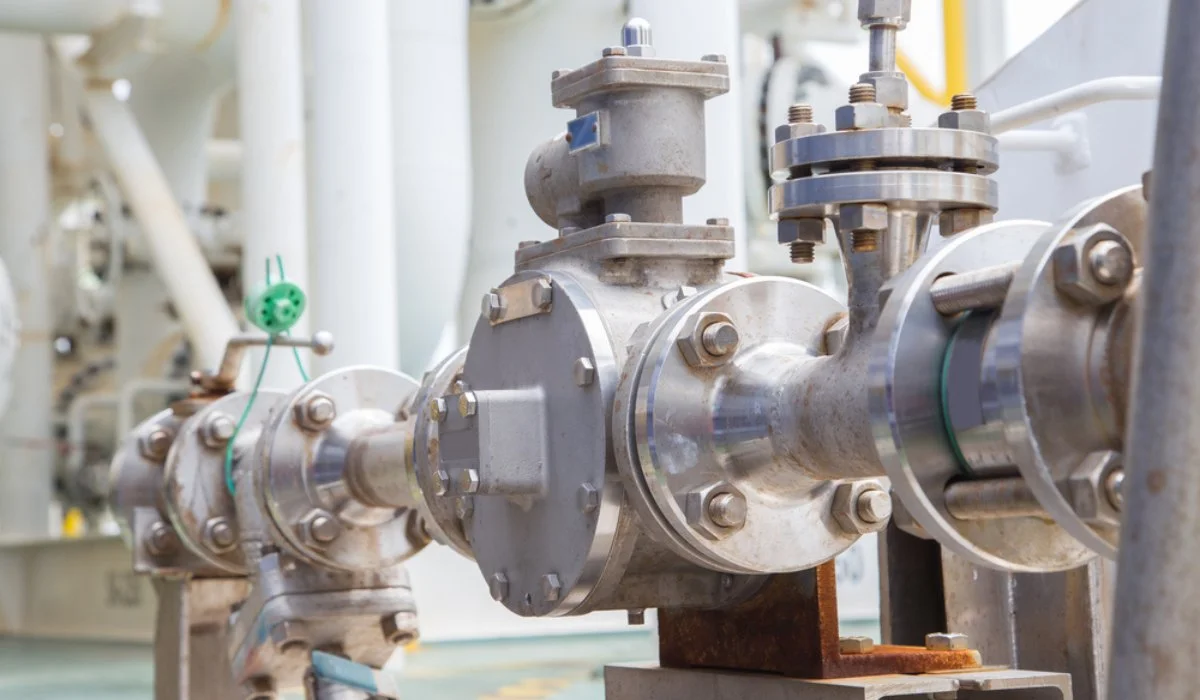

دیافراگمی
نوع دیگر از انواع پمپ رفت و برگشتی که به کمک یک دیافراگم ارتجاعی عمل میکند، Diaphragm Pump است. با انجام شدن حرکت رفت و برگشت روی دیافراگم، انبساط و انقباض حاصل میشود که نتیجه آن، ورود و خروج سیال خواهد بود.

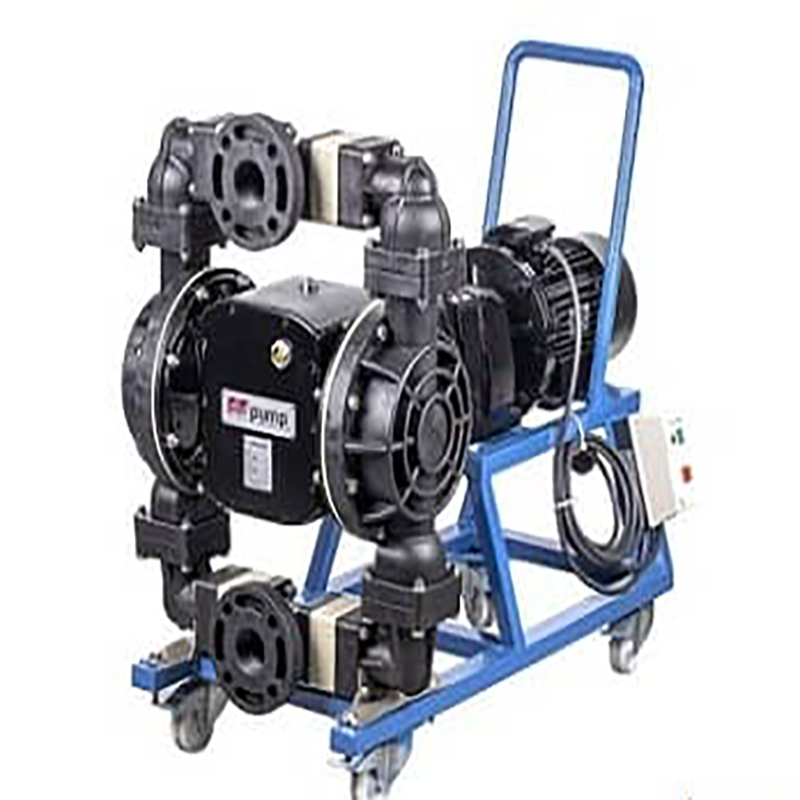

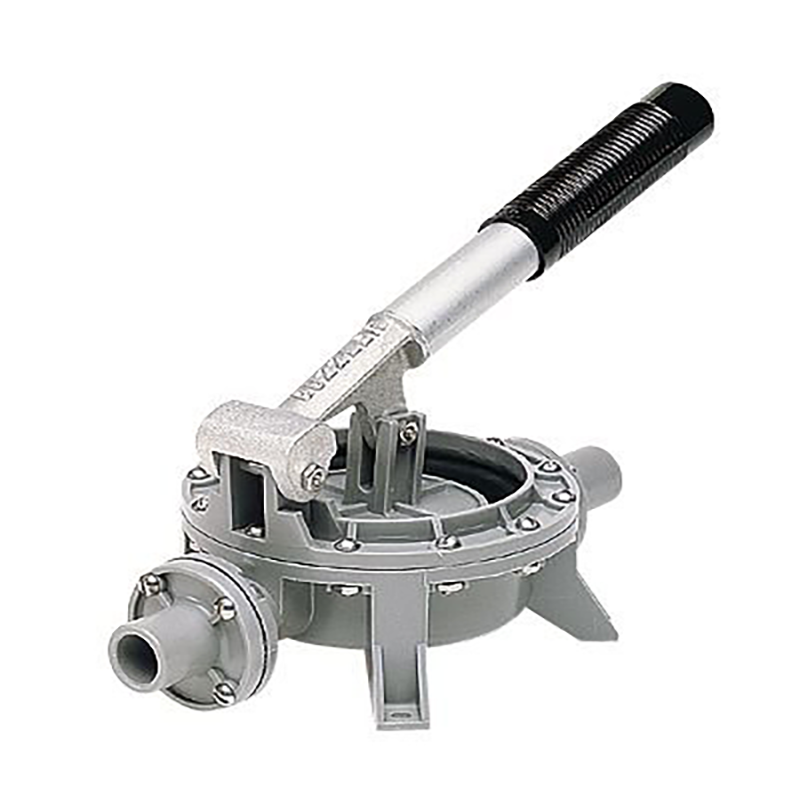

Diaphragm Pump به دو دسته کلی تقسیم بر اساس محرک پمپ (پنوماتیک، الکتریکی و دستی) و تعداد دیافراگمها تقسیم میشود.
نمونه پمپ های رفت و برگشتی قابل تولید
طراحی، ساخت، تحلیل سازه، و آزمایش عملکردی محصولات نفت و گاز به عنوان بخشی از فرآیند توسعه صنعت انرژی انجام میشود.
| سرویس | سازنده | نوع | مدل پمپ |
|---|---|---|---|
| TEG | PERONI | PLUNGER | TITANO 3120-70X6.5 |
| TEG | PERONI | PLUNGER | TITANO 3120 |
| SLUG CATCHER MEG INGECTION | PERONI | PLUNGER | PD-3D2/50 X 70 |
| MEG INJECTION PUMP | PERONI | PLUNGER | TITANO 3140(65X120) |
| METHANOL INJECTION PUMP | PERONI | PLUNGER | GD60/2FLAT-TWIN PP 55 |
| MEG INJECTION PUMP | PERONI | PLUNGER | TITANO 3140(65X120) |
| SWEET C4 PUMP | PERONI | DIAPHRAGM | PD-3D3 80X50 |
| SLUG CATCHER MEG INJECTION PUMP | PERONI | PLUNGER | PD-33D50*70 |
| CATALYST INJECTION PUMP | BENELLI RAVENNA S.P.A | DIAPHRAGM | DOXA L 7MMX12 |
| METHANOL INJECTION PUMP | BRAN+LUEBBE | DIAPHRAGM | H5-34/H5/32 |
| CATALYST INJECTION PUMP | BRAN+LUEBBE | DIAPHRAGM | H/P51 |
| SULFURIC ACID DOSING PUMP MEG INJECTION PUMP | OFF ICINB MECCANICHI | DIAPHRAGM | IDODOX/E/50DS*24 |
| MEG INJECTION PUMP | PERONI | PLUNGER | TITANO 3120 |
| LP LEAM MEG INJECTION PUMP METHANOL INJECTION PUMP | SEKO BONO EXACTA | PLUNGER | E3 45SBB 232 |
| METHANOL INJECTION PUMP | SEKO BONO EXACTA | PLUNGER | 3C80 P40 |
| METHANOL INJECTION PUMP | FLOWSERVE | PLUNGER | MK3A GR2K STD |
| MEG INJECTION PUMP | LEWA | PLUNGER | G3R-AP 1674 |
| PROPANE RECOVERY PUMP | LEWA | DIAPHRAGM | ESB M511S GR.92 |
| MEG INJECTION PUMP | LEWA | PLUNGER | LDE3 K111 GR.52 |
| SLUG CATCHER MEG | LEWA | PLUNGER | ES-3 |

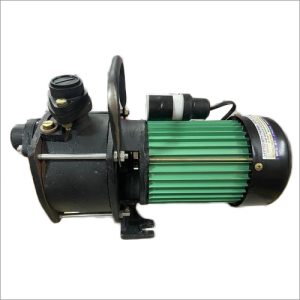

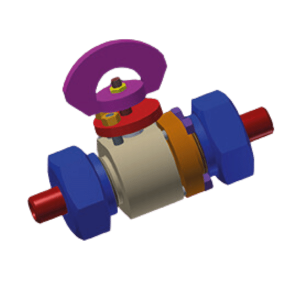

پمپ فشار بالا (جت پمپ)
این نوع از Jet Pump جایگزین مناسبی برای مدل HPS 5000 است که مطابق با استاندارد API 674 ساخته شده است و برای آمادهسازی سطوح، زدودن رنگ، تمیزکاری رسوب لولههای تأسیسات نفت، گاز و پتروشیمی، تخریب بتن و برش سرد گزینه ایدهآلی است.
- دارای قابلیت انجام تست های NDT ، هیدرواستاتیک، محیطی و عملکردی
- سازنده انواع پمپ های رفت و برگشتی پلانچری و دیافراگمی با توانمندی ساخت و تامین کلیه قطعات
- جایگزین مناسب پمپ HPS 5000
- ساخته شده مطابق با استاندارد API 674
- مناسب برای آماده سازی سطوح، زدودن رنگ
- تمیز کاری رسوب لوله های تاسیسات نفت، گاز و پتروشیمی
- تخریب بتن
- برش سرد
| مشخصه | اطلاعات ساخت | واحد |
|---|---|---|
| سبک استقرار( افقی / عمودی) | افقی | '- |
| سیال | آب | '- |
| تعداد پلانچر / پیستون | 5 | عدد |
| قطر پلانچر/ پیستون | 30 | mm |
| طول کورس | 100 | mm |
| دما | 10 تا 50 | °c |
| دبی نمی | 124 | 1/mm |
| دبی بیشینه (فشار 250 بار) | 806 | 1/min |
| فشار بیشینه (دبی 141 لیتر بر دقیقه) | 1400 | Bar |
| سرعت ورودی | 1800 | rpm |
| سرعت پمپ | 351 | rpm |
| نسبت تبدیل گیربکس | 5/31:1 | '- |
| توان بیشینه | 375 | kw |
| توان مورد نیاز | 322 | kw |
| ابعاد(طول/عرض/ارتفاع) | 11800*1080*570 | mm |
| وزن | 1200 | kg |

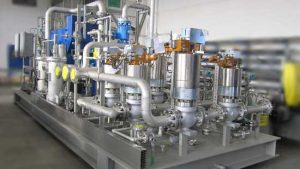

پمپ جابجایی مثبت تزریق گلایکول (MEG INJECTION PUMP)
پمپ رفت و برگشتی پلانچری جایگزین مناسب پمپ TITANO 3140
ساخته شده مطابق با استاندارد API 674
| مشخصه | اطلاعات ساخت | واحد |
|---|---|---|
| سبک استقرار( افقی / عمودی) | افقی | '- |
| سیال | آب | '- |
| تعداد پلانچر / پیستون | 5 | عدد |
| قطر پلانچر/ پیستون | 30 | mm |
| طول کورس | 100 | mm |
| دما | 10 تا 50 | °c |
| دبی نمی | 124 | 1/mm |
| دبی بیشینه (فشار 250 بار) | 806 | 1/min |
| فشار بیشینه (دبی 141 لیتر بر دقیقه) | 1400 | Bar |
| سرعت ورودی | 1800 | rpm |
| سرعت پمپ | 351 | rpm |
| نسبت تبدیل گیربکس | 5/31:1 | '- |
| توان بیشینه | 375 | kw |
| توان مورد نیاز | 322 | kw |
| ابعاد(طول/عرض/ارتفاع) | 11800*1080*570 | mm |
| وزن | 1200 | kg |
